靜止無功發生器SVG

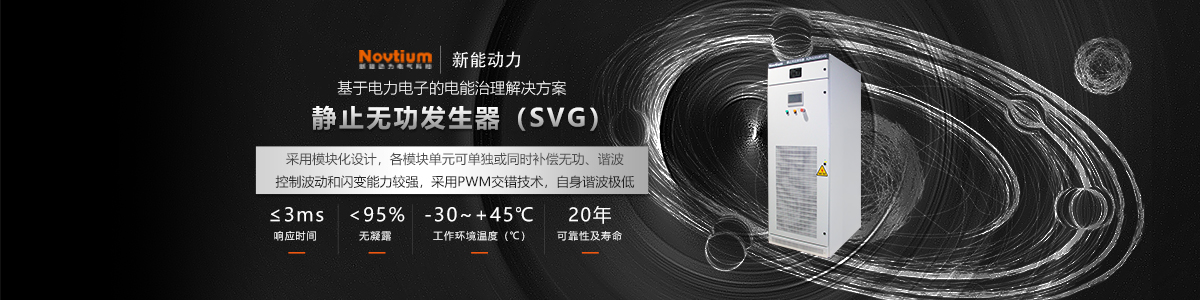

產品描述
技術參數
? ? ? ?與傳統的TSC/TCR為代表的SVC裝置相比，靜止無功發生器(SVG)的調節速度更快，運行范圍寬，
而且在采用多重化、多電平等PWM技術措施后大大減少了補償電流中載波頻率諧波的含量。
更重要的是，SVG使用的電抗器和電容元件遠比SVC中使用的電抗器和電容元件要小，這將大大縮小裝置的體積 。
NPV，NSV系列高壓靜止無功發生器SVG具有如此的優越性，代表了動態無功補償裝置的發展方向。
NPV系列的SVG，實現對用電系統的全面覆蓋，廣泛應用于不同行業和工況，
根據用戶的使用電壓等級分成了208V系列、400V系列、690V系列以及高壓系列等。
功率單元的模塊化使裝置容量便于擴展，模塊的獨立性使整機可靠性大大提高。
--特點
1??.208V，400V，600V，690V，單臺容量可達10Mvar
2 .?故障模塊不影響正常模塊的運行，并可帶電更換，可靠性極高
3?.?模塊化并聯設計，各模塊單元可單獨或同時補償無功
4 .?控制電壓波動和閃變能力較強，阻尼電網諧振
5 .?采用PWM交錯技術，自身諧波極低? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
6 .?增加容量，降低損耗，凈化電網
7 .?響應速度快，小于3ms，自身功耗較低，占地面積小

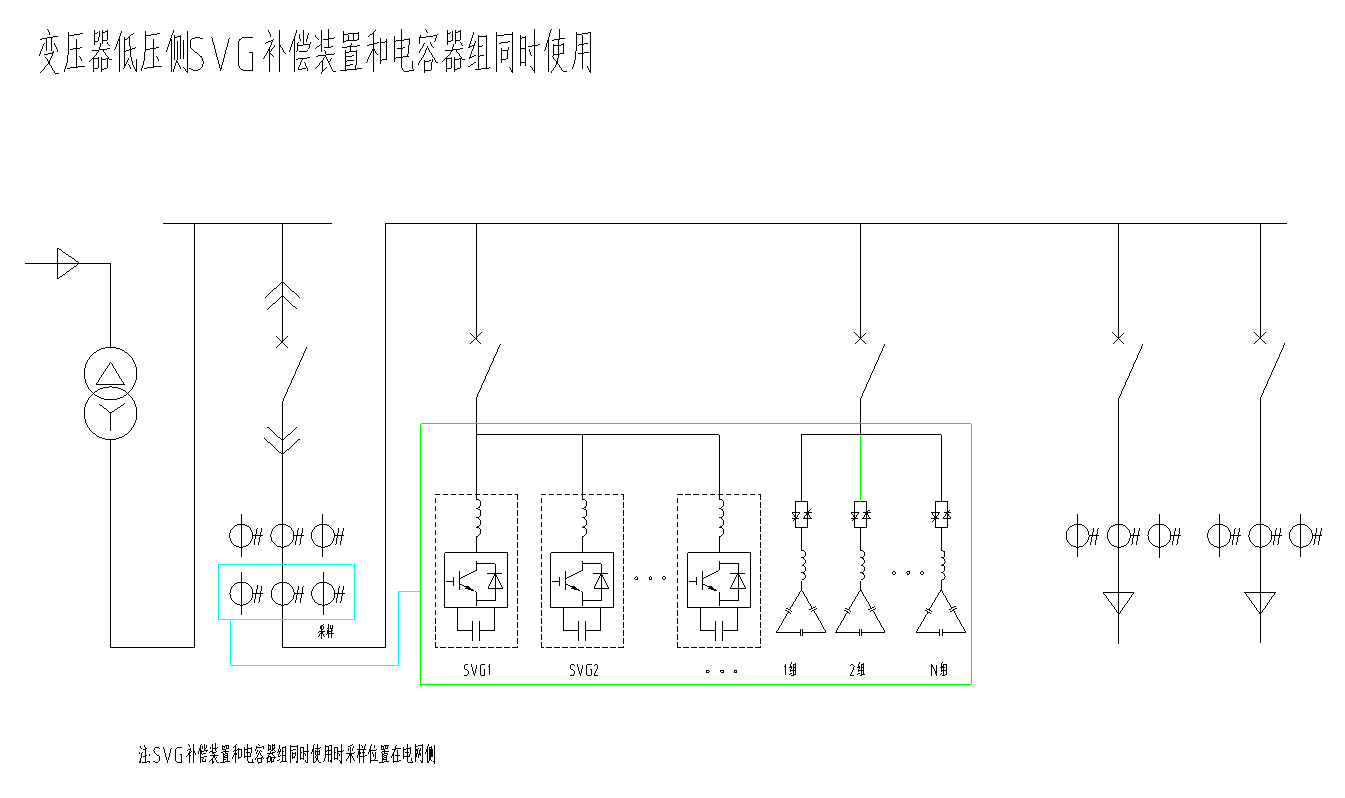

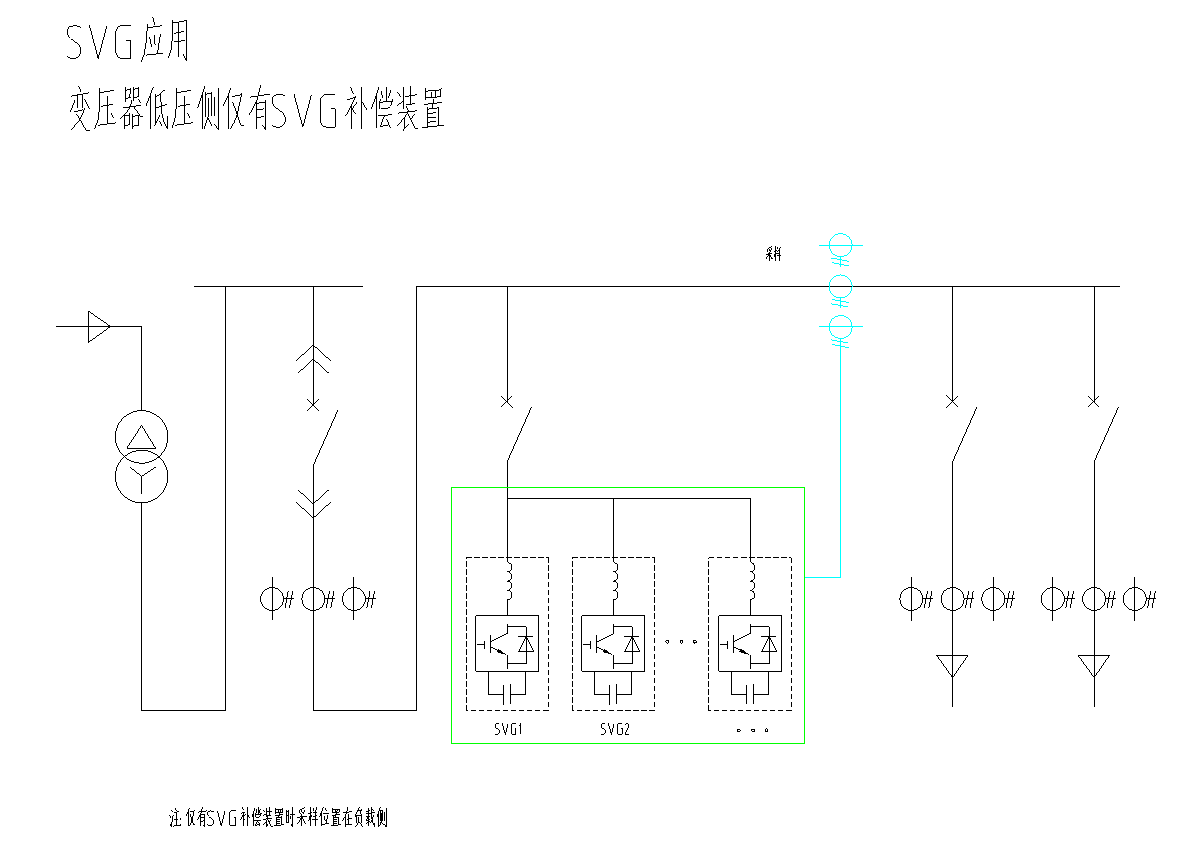

--應用領域
1 .?需要對無功、諧波進行綜合補償?shù)挠秒娤到y(tǒng)? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??
2?.?使用特殊交流電壓的電解工業領域
3?.?功率因數低區域用電系統，例如工廠、企業等? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??
4?.?使用大功率非線性負載、沖擊性負載(例如氣泵等)生產企業
5 .?用電狀況惡劣的邊遠地區，例如農村、山區、風電場等
6 .?對電網質量要求高的用電系統，例如醫院等
|
規格型號 |
NPVG02 |
NPVG02 |
NPVG02 |
NPVG02 |
NPVG02 |
NPVG02 |
NPVG02 |
NPVG02 |
NPVG02 |
|
額定電壓/VAC |
208 |
||||||||
|
輸入線電壓范圍/VAC |
208±20% |
||||||||
|
工作頻率/Hz |
50/60±10% |
||||||||
|
額定容量/kvar |
±25 |
±50 |
±75 |
±100 |
±150 |
±200 |
±300 |
±500 |
±600 |
|
等效電容容量/kvar |
38 |
75 |
112 |
150 |
225 |
300 |
450 |
750 |
900 |
|
額定電流/A |
69 |
139 |
208 |
278 |
416 |
555 |
833 |
1388 |
1665 |
|
|
|||||||||
|
工作環境溫度 |
-30~+45℃（40℃以上需降額使用) |
||||||||
|
運行環境濕度 |
<95％，無凝露 |
||||||||
|
冷卻方式 |
強迫風冷 |
||||||||
|
防護等級 |
IP31/IP30 其它可按客戶要求定制 |
||||||||
|
工作海拔 |
0~3000m（>2000m需降容使用），（高原型0~5000m） |
||||||||
|
無功調節范圍 |
從額定容性無功到額定感性無功連續可調 |
||||||||
|
|
|||||||||
|
規格型號 |
NPVG04-50D |
NPVG04-75D |
NPVG04-100D |
NPVG04-150D |
NPVG04-200D |
NPVG04-300D |
NPVG04-400D |
NPVG04- |
NPVG04- |
NPVG04- |
NPVG04-1000D |
NPVG04- |
|
額定電壓/VAC |
400 |
|||||||||||
|
輸入線電壓范圍/VAC |
380±20% |
|||||||||||
|
工作頻率/Hz |
50/60±10% |
|||||||||||
|
額定容量/kvar |
±50 |
±75 |
±100 |
±150 |
±200 |
±300 |
±400 |
±500 |
±600 |
±800 |
±1000 |
±1200 |
|
等效電容容量/kvar |
75 |
112 |
150 |
225 |
300 |
450 |
600 |
750 |
900 |
1200 |
1500 |
1800 |
|
額定電流/A |
72 |
108 |
144 |
216 |
288 |
433 |
577 |
722 |
866 |
1155 |
1443 |
1732 |
|
|
||||||||||||
|
工作環境溫度 |
-30~+45℃(40℃以上需降額使用) |
|||||||||||
|
運行環境濕度 |
<95％，無凝露 |
|||||||||||
|
冷卻方式 |
強迫風冷 |
|||||||||||
|
防護等級 |
IP31/IP30 其它可按客戶要求定制 |
|||||||||||
|
工作海拔 |
0~3000m（>2000m需降容使用） |
|||||||||||
|
無功調節范圍 |
從額定容性無功到額定感性無功連續可調 |
|||||||||||
|
|
||||||||||||
|
規格型號 |
NPVG06- |
NPVG06-900DF |
NPVG06-1200D |
NPVG06-1500D |
NPVG06-1800D |
NPVG06-2100D |
NPVG06-2400D |
NPVG06-2700D |
NPVG06-3000D |
NPVG06- |
|
|
額定電壓/VAC |
600 |
||||||||||
|
輸入線電壓范圍/VAC |
600±20% |
||||||||||
|
工作頻率/Hz |
50/60±10% |
||||||||||
|
額定容量/kvar |
±600 |
±900 |
±1200 |
±1500 |
±1800 |
±2100 |
±2400 |
±2700 |
±3000 |
±9000 |
|
|
等效電容容量/kvar |
900 |
1350 |
1800 |
2250 |
2700 |
3150 |
3600 |
4050 |
4500 |
13500 |
|
|
額定電流/A |
577 |
866 |
1155 |
1443 |
1732 |
2021 |
2309 |
2598 |
2887 |
8660 |
|
|
|
|||||||||||
|
工作環境溫度 |
-30~+45℃(40℃以上需降額使用) |
||||||||||
|
運行環境濕度 |
<95％，無凝露 |
||||||||||
|
冷卻方式 |
強迫風冷 |
||||||||||
|
防護等級 |
IP30 其它可按客戶要求定制 |
||||||||||
|
工作海拔 |
0~3000m（>2000m需降容使用） |
||||||||||
|
無功調節范圍 |
從額定容性無功到額定感性無功連續可調 |
||||||||||
|
|
|||||||||||
|
規格型號 |
NPVG07- |
NPVG07-100D |
NPVG07-150D |
NPVG07-200D |
NPVG07-300D |
NPVG07-500D |
NPV07-600D |
NPVG07- 800D |
NPVG07-1200D |
NPVG07-1600D |
|
額定電壓/VAC |
690 |
|||||||||
|
輸入線電壓范圍/VAC |
660±20% |
|||||||||
|
工作頻率/Hz |
50/60±10% |
|||||||||
|
額定容量/kvar |
±75 |
±100 |
±150 |
±200 |
±300 |
±500 |
±600 |
±800 |
±1200 |
±1600 |
|
等效電容容量/kvar |
112 |
150 |
225 |
300 |
450 |
750 |
900 |
1200 |
1800 |
2400 |
|
額定電流/A |
63 |
84 |
126 |
167 |
251 |
418 |
502 |
669 |
1004 |
1339 |
|
|
||||||||||
|
工作環境溫度 |
-30~+45℃(40℃以上需降額使用) |
|||||||||
|
運行環境濕度 |
<95％，無凝露 |
|||||||||
|
冷卻方式 |
強迫風冷 |
|||||||||
|
防護等級 |
IP31/IP30 其它可按客戶要求定制 |
|||||||||
|
工作海拔 |
0~3000m（>2000m需降容使用） |
|||||||||
|
無功調節范圍 |
從額定容性無功到額定感性無功連續可調 |
|||||||||
|
|
||||||||||
